Le schéma sous capot Mégane 3 affiche une densité de composants électriques qui déroute dès la première ouverture. Fusibles, relais, boîtiers de protection : les éléments se répartissent sur plusieurs zones du compartiment moteur, et leur fonction n’est pas toujours lisible sans repère clair. Comprendre leur organisation permet de gagner un temps considérable lors d’un diagnostic de panne électrique.
BPGA Mégane 3 : le boîtier que les schémas classiques oublient
La plupart des guides en ligne concentrent l’attention sur la platine de fusibles située à côté de la batterie. Cette approche laisse de côté un élément central du circuit électrique : le BPGA, boîtier de protection et de gestion des alimentations.
A découvrir également : Le rôle crucial du schéma d'un turbo comprésseur dans les véhicules modernes
Sur la Mégane 3, ce boîtier regroupe plusieurs relais critiques liés à l’alimentation injection, au ventilateur de refroidissement et au pré/post-chauffage sur les versions diesel. Il se situe dans le compartiment moteur, généralement côté gauche, à proximité du passage de roue.
Quand une panne électrique moteur persiste après vérification des fusibles visibles, le BPGA est souvent en cause. Un relais défaillant à l’intérieur de ce boîtier peut couper l’alimentation d’un circuit sans qu’aucun fusible ne soit grillé. La confusion vient du fait que le schéma de la platine fusibles ne référence pas toujours les relais intégrés au BPGA.
Lire également : Les symptômes indiquant un problème de clignotant sur une Clio 3 à surveiller
Relais sous capot Mégane 3 : cartographie des emplacements par fonction
Le compartiment moteur de la Mégane 3 répartit ses relais sur au moins deux zones distinctes. Les confondre rallonge inutilement le diagnostic.

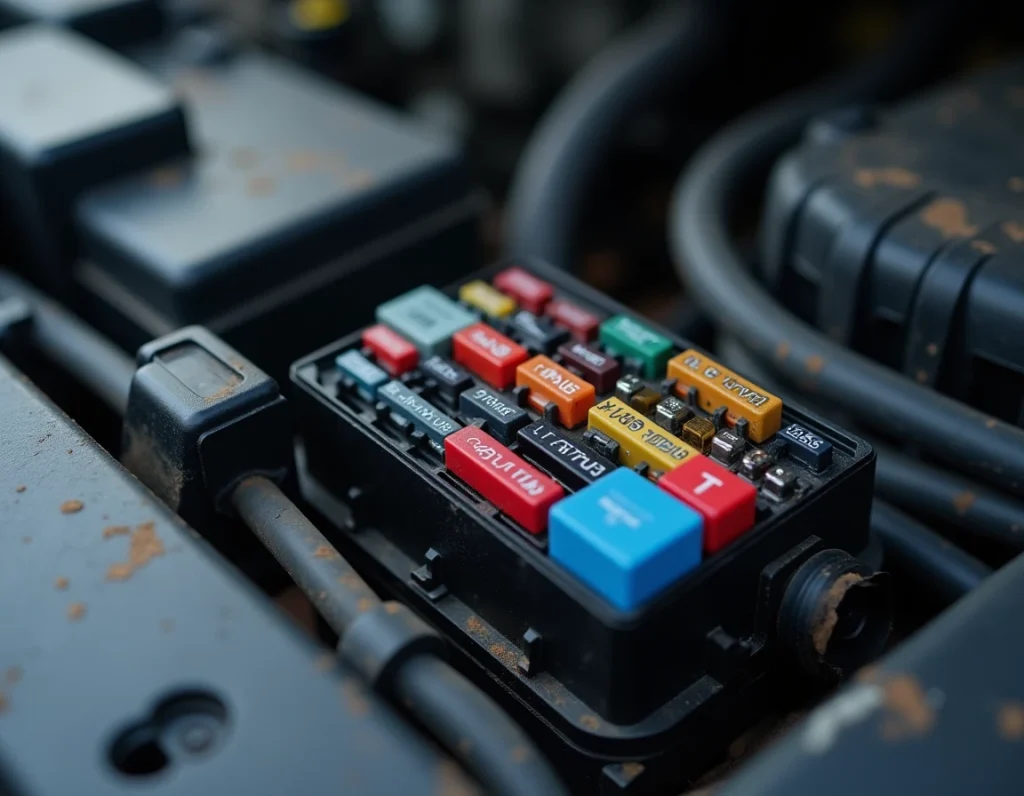

Bloc fusibles principal (compartiment moteur)
Ce bloc se trouve côté gauche, près de la batterie. Il contient à la fois des fusibles haute puissance et des relais. Parmi les relais présents dans cette zone, on retrouve ceux dédiés à l’éclairage (feux de croisement, feux de route), au système de chauffage et au dégivrage.
Bloc secondaire et relais déportés
Un second bloc se situe également dans le compartiment moteur, souvent décalé vers le centre ou le côté droit. Il abrite des relais liés au circuit de ventilation moteur et à la climatisation. Certains relais sont parfois fixés individuellement sur le passage de roue ou sur un support métallique, en dehors de tout boîtier.
Le tableau ci-dessous synthétise les relais les plus fréquemment recherchés lors d’un diagnostic sous capot.
| Relais | Fonction | Emplacement courant |
|---|---|---|
| Relais ventilateur | Déclenchement du motoventilateur de refroidissement | Bloc moteur ou BPGA |
| Relais injection | Alimentation du calculateur et des injecteurs | BPGA |
| Relais pré/post-chauffage (diesel) | Alimentation des bougies de préchauffage | BPGA ou bloc moteur |
| Relais feux de croisement | Commande des phares avant | Bloc fusibles principal |
| Relais dégivrage lunette arrière | Alimentation de la résistance de dégivrage | Bloc fusibles principal |
Cette répartition varie légèrement selon l’année de production (2008-2015) et la motorisation. Le BPGA concentre les relais moteur les plus critiques, tandis que le bloc fusibles principal gère davantage les accessoires et l’éclairage.
Test dynamique d’un relais Mégane 3 : méthode fiable avec multimètre
Remplacer un relais à l’aveugle sans le tester au préalable est une erreur courante. Un relais peut claquer mécaniquement tout en restant correct électriquement, ou inversement. Les tutoriels récents privilégient le test complet hors véhicule avec multimètre et alimentation 12 V.
La procédure repose sur trois étapes distinctes, applicables à tous les relais standard 4 ou 5 broches de la Mégane 3.
- Mesurer la résistance de la bobine entre les bornes 85 et 86 avec un multimètre en mode ohmmètre : une valeur comprise dans la plage attendue confirme que la bobine est intacte
- Appliquer une tension de 12 V sur les bornes 85 et 86 pour activer le relais, puis vérifier au multimètre la continuité entre les bornes 30 et 87 : si le contact ne se ferme pas, le relais est défaillant
- Contrôler visuellement l’état des pattes du relais et du support dans le boîtier : une oxydation verte ou un échauffement visible sur les connecteurs signale un problème de masse ou de faisceau, pas du relais lui-même
Cette méthode permet de distinguer une panne de relais d’un défaut de faisceau, de masse ou de platine fusibles. Sans ce tri, le remplacement du relais ne résout rien et la panne réapparaît.
Différence entre boîtier fusibles moteur et boîtier habitacle Mégane 3
La Mégane 3 dispose d’un boîtier fusibles dans l’habitacle, situé en bas du panneau de commande côté conducteur. Ce boîtier gère les circuits de confort et d’équipements intérieurs : prise allume-cigare, système audio, rétroviseurs chauffants, frein de stationnement automatique, écran de tableau de bord.
En revanche, le boîtier sous capot prend en charge les circuits de puissance : démarrage, éclairage extérieur, ventilation moteur, système de chauffage. Les deux boîtiers ne sont pas interchangeables en termes de diagnostic. Un dysfonctionnement de l’éclairage ou du ventilateur ne se résoudra jamais depuis le boîtier habitacle.
Pour orienter la recherche de panne, un critère simple fonctionne : si le symptôme concerne un élément visible depuis l’extérieur du véhicule (phares, ventilateur, démarrage), le boîtier sous capot ou le BPGA sont les premières zones à inspecter. Si le problème touche un équipement accessible depuis le poste de conduite (écran, prises, vitres), le boîtier habitacle est le point de départ.
Fragilité du faisceau d’éclairage et lien avec les relais sous capot
Les retours terrain sur Mégane 3 signalent une zone de fragilité récurrente au niveau du faisceau d’éclairage dans le compartiment moteur. Les gaines de protection des câbles se dégradent avec le temps, exposant les fils à l’humidité et aux frottements.
Un faisceau abîmé peut provoquer des symptômes identiques à un relais défaillant : phares qui clignotent, éclairage intermittent, fusible qui saute de façon répétée. Le schéma sous capot aide à localiser le trajet du faisceau, mais seule une inspection physique des gaines et des connecteurs permet de confirmer l’origine du problème.
Avant de remplacer un relais d’éclairage, vérifier l’état du faisceau entre le boîtier fusibles et le bloc optique évite un remplacement inutile. Un relais neuf ne compense pas un fil dénudé ou une masse corrodée.
